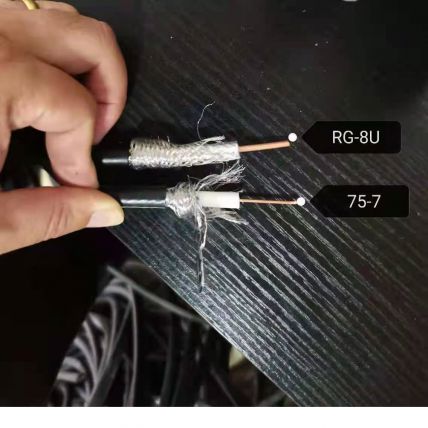

                            小型室分工程专用线RG-8U

                      隧道通信近端机SRF-33-DCS（N)

                                                          1/2馈线头

                                    1/2馈线

                                移动通信直放站

移动网优通信事业部

广州都联信息科技有限公司

别墅4G/5G覆盖解决方案

一． 冠联立通4G/5G中继站系统介绍

冠联立通4G/5G别墅全屋无线通信中继站采用ALC、低低噪控制技术，符合运营商（中国移动、联通、电信）无线电协议规范，具有低功耗、低成本、网络扩展性好、频段多样选择的特点，旨在为用户提供便捷、舒适、节能、安全的家居环境。

二． 解决方案

根据功能的不同，别墅大体上可分为信号屏蔽场所（地下室、电梯井）、一般屏蔽场所、公共空间（地面以上的走廊、卫生间）和靠窗的房间三部分。居家环境，没有手机信号，或者信号不好，存在很大的生活烦恼。通过冠联立通4G/5G中继站系统，可以让盲区、弱区得到信号质量的提升。让别墅生活更加便利、舒适。

Ø 地下室

无服务或者信号只有一两个格数。

进入后手机无法接通，或者听不清对方语音。

安装后信号满格，通话正常。

Ø 地面走廊、电梯井道

有信号，不是很强，最多2-3格；

能接通电话，偶尔听不清楚。

安装后信号满格，通话正常。

Ø 靠窗户房间

有信号，不是很强，基本满格；

能接通电话，偶尔听不清楚。

安装后信号满格，通话正常。

加装4G覆盖点

以上场景和距离基站的距离有关，并非全部一致，距离基站远的，可能情况更加糟糕。

造成别墅信号不好的原因：

主体结构：钢筋混凝土，直接造成地下室信号弱、没信号。

外墙装修材料：双层玻璃窗隔音隔热效果好，但是同时也隔信号。把手机基站信号反射到户外后，剩余穿透的信号不足于满足户内的手机通信需求（不满格）。

室内防辐射墙体：一般用于隔墙板（金属的）导致信号形成屏蔽层，无法穿透进入房间。

Ø
解决方案分为2个场景：

v 装修中：

天花板内暗装吸顶天线

该阶段是解决信号问题的黄金时期，由于装修中，可以方便地布线、安装设备。（未封天花板之前可以做到隐蔽式全屋全网覆盖）

v 装修完成了：

为了解决信号问题而大拆装修，99%业主觉得不可取，有2个方案可以选择，但是都做不到全屋全网覆盖。

1. 有电梯的别墅

可以通过电梯井道从楼顶拉线下来，安装每层楼安装一个覆盖点在电梯厅，能部分改善三网手机信号。（覆盖点直线无遮挡10米内信号满格）

吸顶天线 SRF-3BAN-30DWT手机多频中继站

2. 没电梯的别墅

只能尝试使用PBS4108一体化皮基站，插网线就可以用中国移动4G打电话了，有网线的地方就可以有4G网络。（网络20M宽带以上，MTU 为 1500）安装方法与路由器类似。

PBS4108一体化皮基站

三． 系统拓补图/配置清单

常规四层别墅4G覆盖分布图（全屋三网覆盖）

设备清单

以每层120平方米的别墅为例，四层建筑，含1层地下室，总共8个覆盖点可以实现基本覆盖（暗装）；但是如果天线明装，可以实现全覆盖。

Ø 暗装：

安装与天花板内部，石膏板或者木板位置，穿透性好的隔板，一个60平方米的空间安装一个覆盖点。

Ø 明装：

安装与天花板外部，一个4G覆盖点可以覆盖10米范围。

四． 安装要求

n 天线位于信号强的地方，一般安装于楼顶。

n 主机需要220V AC供电，主机可以放置于设备间，也可以放置于天花板检修口处。

n 覆盖点尽量明装，覆盖效果好。如遇到豪装坚决不让露出来，可以放置于天花板内薄弱位置，信号阻隔度小的装修材质。

n 通信线缆的距离不要过长，减少损耗，不要过度弯曲，造成信号衰减度大。

n 主机选型之前咨询工程师，下载测试软件，定制多频主机。厂家需要有无线电核准证资质，避免干扰大造成无线电违法。

无线电资质证书

详细方案咨询热线：13763358557李工
