关于电力管廊4G公网无线通信覆盖的整改建议

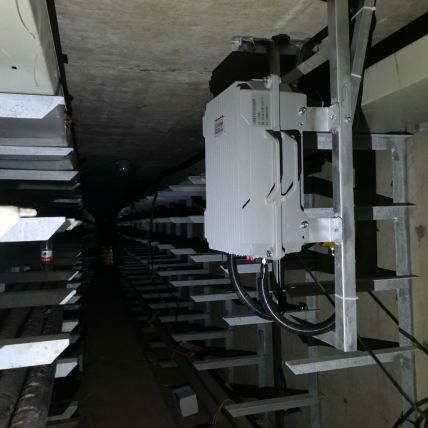

针对目前电缆隧道内公网无线通信系统的一台主机配套1200米7/8天馈系统，中间50米一个耦合器，以此来安装定向天线，原设计方案采用光纤直放站系统。依照现在的4G频率，LTE1800Mhz信号来计算，系统只能覆盖单向400米距离，双向800米，再计算耦合器的耦合度及插损，双向600米比较合理。

原系统可能是之前的800MHZ-900MHZ的2G时代设计。布列GSM900MHz的通信系统，可以覆盖1200米的长度，但是只能是移动+联通2G使用的频率。随着科技进步，联通900mhz的2G已经退网。三网4G集中频率在LTE1800MHz；频率的升高，不利于信号在线路传输。

目前工程实施阶段，基站通信已经向多频段、高频段的发展方向，用户需求也从单一的手机通话功能转变为通话+上网功能，无线信号技术也需要具备三网通功能（移动、联通、电信）。

原900MHz的系统已经不能满足现在的技术需求、业务需求，所以通信系统方案改为LTE1800MHz光纤直放站系统。（中继信号的频率越高，线损越大）

受限于同轴线缆的线路损耗（高频LTE1800MHz）。每100米的损耗为5.6dB;600米后，33.6dB的损耗让一台20W的主机功率消耗殆尽，更不用说接耦合器负载天线了。

单台远端机系统无法满足1200米覆盖。建议增加一倍的主设备，或者利用漏缆方案。

漏缆方案：漏缆系统不用安装天线，通过漏缆组件的泄露射频信号覆盖，施工简单，均匀地分布于隧道。造价更低，由于系统结构简单，器件少，接头少，更加稳定，广泛应用于煤矿、水利的地下管道通信。

天馈系统与漏缆系统的对比：

资料：7/8线损：
